斜口压边机-开平市世鑫机械设备有限公司

切边/卷边机

2019-08-19 981

产品说明：

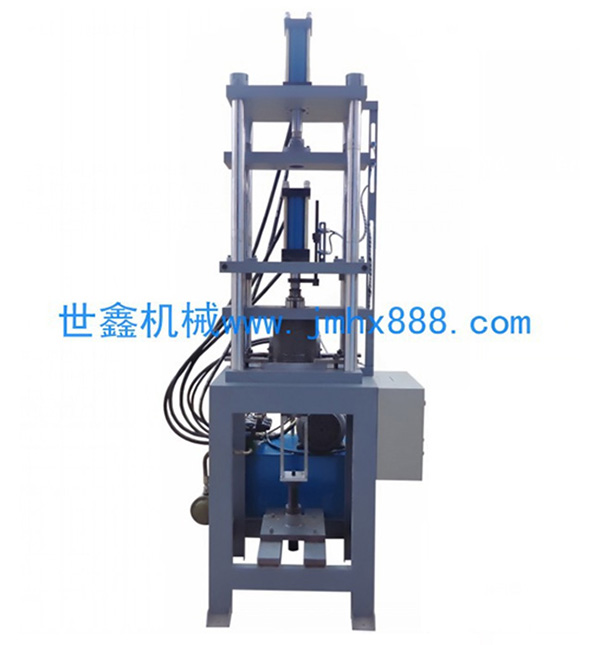

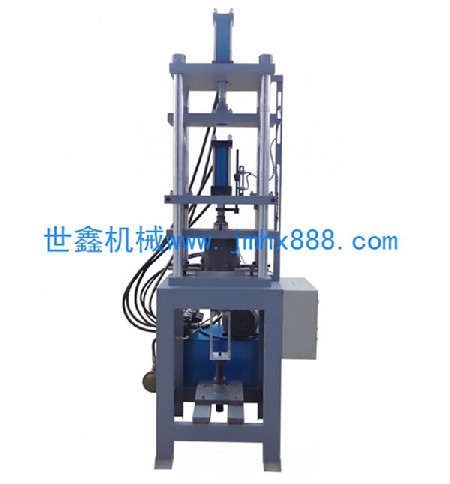

1、压边机的机身采用传统的“三梁四柱”设计：上下横梁坚固地与四根圆钢连接，构成一个有足够刚性的负载框架；活动横梁用四立柱作导向可垂直上升与下降。

2、底座由加厚槽钢焊接在一起，构成一个长方体框架。压边时平口或斜口的筒体装取就在这个宽阔的空间里操作，把圆筒或锥筒由下往上装入后放置在可用螺母调高低定位板上。

3、下模是仿工件抱夹部位的外形制成一个完整的平面或斜面模后线割成两半：其中一半固定住，另一半由油缸带动进行横向合模。夹持后的斜口或平口工件只露出压边作业所需的余量。

4、装在活动横梁上的上模由顶端横梁上的油缸带动合模与退模。当上模与下模合二为一时，活动横梁上油缸驱动芯模下压，把平口或斜口的边缘向里压边。

5、带有水冷的液压站后置、PLC系统的电控箱侧置。量产时只需按一下脚踏开关，压边机就能自动完成所有的联动动作，员工只需装取件即可。比起用卷边机来压边具有高效、省工序等优点。

应用范围：

适用于平口或斜口的圆筒、锥筒、喇叭口边沿的压边，例如排气管、焊接弯头等。
